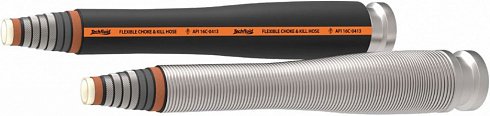

Гибкий шланг для дросселирования и глушения (Flexible Choke and Kill Hose). Тип: JYG-SZ.
API 16C линия для дросселирования и глушения является важной частью системы дросселирования и глушения, которая является неотъемлемой частью поверхностного и подводного противовыбросового оборудования.
1. Этот шланг позволяет закачивать жидкость в скважину, когда обычная циркуляция через бурильную колонну не может быть использована.
2. Кроме того, дроссельная линия и манифольд обеспечивают создание противодавления на пласт при циркуляции притока пластовой жидкости в ствол скважины после выброса.
3. Перекачка кислотной среды.
Описание| Действующий стандарт |
API Spec 16C-0413 |
| Конструкция шланга |
Внутренняя трубка: особый полимерный конструкционный пластик в качестве внутренней уплотнительной трубки; Внутренний резиновый слой: эластомер на основе HNBR, который подходит для жидкости с H2S, маслостойкость, коррозионная стойкость, высокая термостойкость, стойкость к проникновению газа; Усиливающий слой и внешний защитный слой: высокопрочная текстильная ткань; Усиление для выдерживания большого давления: высокопрочный стальной трос; Слой огнезащиты: стекловолоконная ткань; Покрытие: верхние слои на основе хлоропренового каучука, огнестойкость, стойкость к износу, маслостойкость, стойкость к озону и к старению, стойкость к ультрафиолетовому излучению, что применимо для сложных морских условий. Металл соединений: соответствуют NACE MR0175 / ISO 15156. |
| Диапазон рабочих температур | класс II, от -25°C до +100°C. |
| Испытательное давление | 1,5 х Рраб |
| Коэффициент безопасности | 2,25 |
| Уровень спецификации гибкости | FSL3 |
| Максимальная непрерывная длина | 70 метров |
| Допуск по длине |
- для шлангов длиной 6,4 метра и ниже: ± 64 мм - для шлангов длиной более 6,4 метра: ± 1% |
| Минимальный радиус изгиба | Измеряется по центральной линии каждого шланга. |
Шланг прошел проверочное испытание, указанное в пункте B12 API 16C.
По запросу к шлангу можно добавить:
-
кабель обогрева может быть собран в соответствии с функциональными требованиями;
-
различные варианты внешнего защитного слоя или по нашей рекомендации в зависимости от условий эксплуатации, например, внешняя оболочка из нержавеющей стали, встроенная проволока из нержавеющей стали в оболочке или полиэтиленовая спиральная защита и т. д.
Технические данные
|
Тип / модель |
Диаметр внутренний |
Диаметр наружный |
Рабочее давление |
Огнестойкий |
Бронированный |
Радиус изгиба мин. (хранение) |
Радиус изгиба мин. (работа) |
Вес |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| in | mm | in | mm | bar | psi | m | m | kg/m | |||
| JYG-SZ-51х34,5 | 2 | 51 | 5,12 | 130 | 345 | 5000 | Да | Нет | 0,8 | 0,9 | 27,5 |
| JYG-SZ-51х34,5+SS | 2 | 51 | 5,47 | 139 | 345 | 5000 | Да | Да | 0,9 | 1,0 | 31,8 |
| JYG-SZ-51х69 | 2 | 51 | 5,31 | 135 | 690 | 10000 | Да | Нет | 0,9 | 1,0 | 30,2 |
| JYG-SZ-51х69+SS | 2 | 51 | 5,67 | 144 | 690 | 10000 | Да | Да | 0,9 | 1,0 | 34,0 |
| JYG-SZ-51х103,4 | 2 | 51 | 5,87 | 149 | 1034 | 15000 | Да | Нет | 1,2 | 1,3 | 44,8 |
| JYG-SZ-51х103,4+SS | 2 | 51 | 6,38 | 162 | 1034 | 15000 | Да | Да | 1,2 | 1,3 | 51,6 |
| JYG-SZ-76х34,5 | 3 | 76 | 6,06 | 154 | 345 | 5000 | Да | Нет | 1,1 | 1,2 | 38,0 |
| JYG-SZ-76х34,5+SS | 3 | 76 | 6,5 | 165 | 345 | 5000 | Да | Да | 1,2 | 1,3 | 42,6 |
| JYG-SZ-76х69 | 3 | 76 | 6,3 | 160 | 690 | 10000 | Да | Нет | 1,4 | 1,5 | 39,6 |
| JYG-SZ-76х69+SS | 3 | 76 | 6,77 | 172 | 690 | 10000 | Да | Да | 1,4 | 1,5 | 46,5 |
| JYG-SZ-76х103,4 | 3 | 76 | 7,6 | 182 | 1034 | 15000 | Да | Нет | 1,5 | 1,7 | 59,7 |
| JYG-SZ-76х103,4+SS | 3 | 76 | 7,68 | 195 | 1034 | 15000 | Да | Да | 1,5 | 1,7 | 68,3 |
| JYG-SZ-102х34,5 | 4 | 102 | 9,13 | 232 | 345 | 5000 | Да | Нет | 1,4 | 1,5 | 96 |
| JYG-SZ-102х34,5+SS | 4 | 102 | 9,56 | 243 | 345 | 5000 | Да | Да | 1,4 | 1,5 | 107 |
| JYG-SZ-102х69 | 4 | 102 | 9,25 | 235 | 690 | 10000 | Да | Нет | 1,5 | 1,6 | 97,3 |
| JYG-SZ-102х69+SS | 4 | 102 | 9,64 | 245 | 690 | 10000 | Да | Да | 1,5 | 1,6 | 108,6 |
