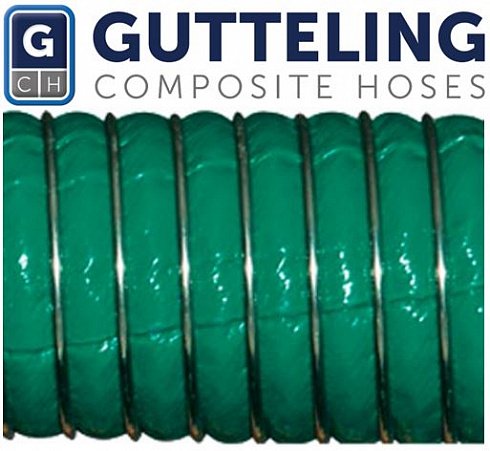

Композитный шланг Multi-Chem Green для авиации

Композитные шланги Multi-Chem Green разработаны для использования в авиационной сфере. Состоят из полипропиленового внутреннего слоя и внутренней спирали из нержавеющей стали. Существуют три вида шлангов, отличающихся по рабочему давлению и применению.

Подробнее

Цена по запросу

Описание

Применение

Light duty	код 07-321-SG	Рекомендованы для погрузки/разгрузки автоцистерн и вагонов.
Standard duty	код 10-311-SG	Рекомендованы для погрузки/разгрузки, судов, автомобильных, железнодорожных цистерн и внутризаводских операций.
Heavy duty	код 14-311-SG	Рекомендованы для тяжелых операций, включая загрузку и разгрузку танкеров и барж.

В коде шланга первая цифра обозначает рабочее давление в Атм.
Описание

Внутренняя спираль	Нержавеющая сталь 316
Внутренний слой	Полипропилен
Наружное покрытие	Полиэстер PVC зелёного цвета
Наружная спираль	Оцинкованная или нержавеющая сталь 316
Температура рабочая	-30°C до +80°C
Максимальное удлинение	10% на испытываемом давлении
Электрическое сопротивление	максимум 100 Ом на длину
Максимальное скручивание	10 градусов
Коэффициент безопасности	5 : 1
Соответствует требованиям и рекомендациям	Шланги Multi-Chem Green произведены и протестированы в соответствии с международными стандартами EN 13765 и IMO IBC код. Имеют сертификаты РМРС, РРР, а также разъяснительное письмо Ростехнадзора.

Технические данные Light Duty, Code 07-321-SG type 1

Диаметр внутренний		Рабочее давление		Радиус изгиба мин.	Вакуум HG	Вес	Длина, max
in	mm	psi	MPa	mm	mm	kg/m	m
1	28	100	0,7	125	675	0,85	30
1 1/2	40	100	0,7	150	675	1,15	30
2	50	100	0,7	200	675	1,30	30
2 1/2	65	100	0,7	210	675	2,20	30
3	80	100	0,7	300	675	2,70	30
4	100	100	0,7	400	675	4,40	30

Технические данные Standard Duty, Code 10-311-SG type 2

Диаметр внутренний		Рабочее давление		Радиус изгиба мин.	Вакуум HG	Вес	Длина, max
in	mm	psi	MPa	mm	mm	kg/m	m
1	28	150	1,05	125	675	0,95	30
1 1/2	40	150	1,05	150	675	1,70	30
2	50	150	1,05	200	675	1,80	30
2 1/2	65	150	1,05	200	675	2,90	30
3	80	150	1,05	300	675	3,50	30
4	100	150	1,05	400	675	5,50	30

Технические данные Heavy Duty, Code 14-311-SG type 3

Диаметр внутренний		Рабочее давление		Радиус изгиба мин.	Вакуум HG	Вес	Длина, max
in	mm	psi	MPa	mm	mm	kg/m	m
3	80	200	1,4	350	675	4,50	30
4	100	200	1,4	400	675	7,90	30
5	125	200	1,4	510	675	9,70	30
6	150	200	1,4	575	675	12,40	30
8	200	200	1,4	800	675	21,80	30
10	250	200	1,4	1000	675	26,70	30
12	300	150	1,05	1200	675	32,00	18

патрубок с накидной гайкой 633x633.jpg патрубок с наружней резьбой 633x633.jpg поворотный фланец 633x633.jpg фиксированный фланец 633x633.jpg хосбан 633x633.jpg
